안녕하세요. 어라운드 뷰 출장 장착 전문 기업 오토 모빌게 로지입니다.어제 대구에 다녀왔더니 오늘은 너무 지쳤어요.그래도 건강하게 하루를 처음 봅니다.최근 건설 현장에서도 안전 장비 없이 건설 장비는 출입할 수 없도록 하는 경우가 많습니다.특히 한번의 사고로 큰 피해를 가져오거나 굴착기(포크 레인)지게차, 대형 트럭에 대한 규제가 심해지고 있습니다.그래서 이번 출장을 다녀온 평택 현장에서 작업을 하기로 한 세입자의 요청으로 포크 레인 어라운드 뷰를 설치했습니다.3D어라운드 뷰 제품 중에서 유일하게 국내 기술로 개발·생산된 옴니 뷰 NS4제품은 거의 모든 차량에 장착할 수 있어 윙 빵빵한 탑 차와 냉동 탑 차, 덤프 트럭도 정말 많은 작업을 실시하고 있습니다.이번 어라운드 뷰 출장 장착한 차량은 현대 6W신형 굴착기입니다.어라운드 뷰는 4개의 카메라를 장착하고 실현합니다.추가 요청으로 포크 레인 붐에 추가 카메라를 장착하고 필요한 상황에서 편하게 사용할 수 있도록 1채널을 추가하고 총 5채널에서 작업한 어라운드 뷰입니다.아침 일찍 팀원들과 사무소를 출발하고 약속된 도착 시간 9시 정각에 현장에 도착했습니다.도착 후 곧바로 작업을 시작했는데 다음 주 쪽의 의견을 충분히 반영하면서 제대로 된 어라운드 뷰를 실현하게 하였습니다.
정말 건설현장에는 없어서는 안 될 건설장비 중 하나입니다.포크레인(현대삽신형)입니다.보통은 4채널 블랙박스만 장착해서 Around View라고 홍보하기도 합니다.저희는 제대로 된 국산 어라운드 뷰 제품을 사용하고 화질도 기능도 좋은 옴니뷰 NS4를 장착하고 있습니다.
국내 최초 상용차 전용 3D 어라운드 뷰, 작년 10월경 출시된 이후 정말 전국적으로 엄청난 판매가 되고 있는 제품입니다.국내 개발 국내 생산 어라운드 뷰 NS4는 주행 중 녹화 기능도 사용할 수 있어 4채널 블랙박스로서의 기능도 충실합니다.주차녹화를 원하시면 3채널 또는 4채널 블랙박스를 추가 장착하여 원하는 각도로 사용하실 수 있으니 출장예약시 함께 요청하셔도 좋습니다
전방 카메라는 이 위치에 장착되어 있습니다.가장 기본적으로 많이 장착하는 위치이고 높이가 딱 좋아 3D 구현에 최적이라고 생각합니다.배선 처리를 깨끗하게 하는 것은 기본입니다.
NS4 후방 카메라입니다.기존 정품 카메라 아래 별도 브라켓을 준비하여 장착되었습니다.현장 상황에 맞게 장착되는 어라운드 뷰는 작업을 많이 한 사람이 잘합니다.예쁘네요, 그런데 순정카메라는 왜 이렇게 화질이 안 좋은지 차주도 절감하는 부분이었어요.포클레인 어라운드 뷰를 장착했으니 화질 좋게 봐주세요
우측 카메라는 난간을 지탱하는 연결 부품을 이용하여 카메라 브래킷이 잘 고정되도록 했습니다.너무 높아도 안 되고 그렇다고 너무 낮은 위치에 장착해도 안 되는 3D 어라운드 뷰는 전문 인스틀러가 출장 중에 장착하고 있으니 믿고 맡겨주세요.

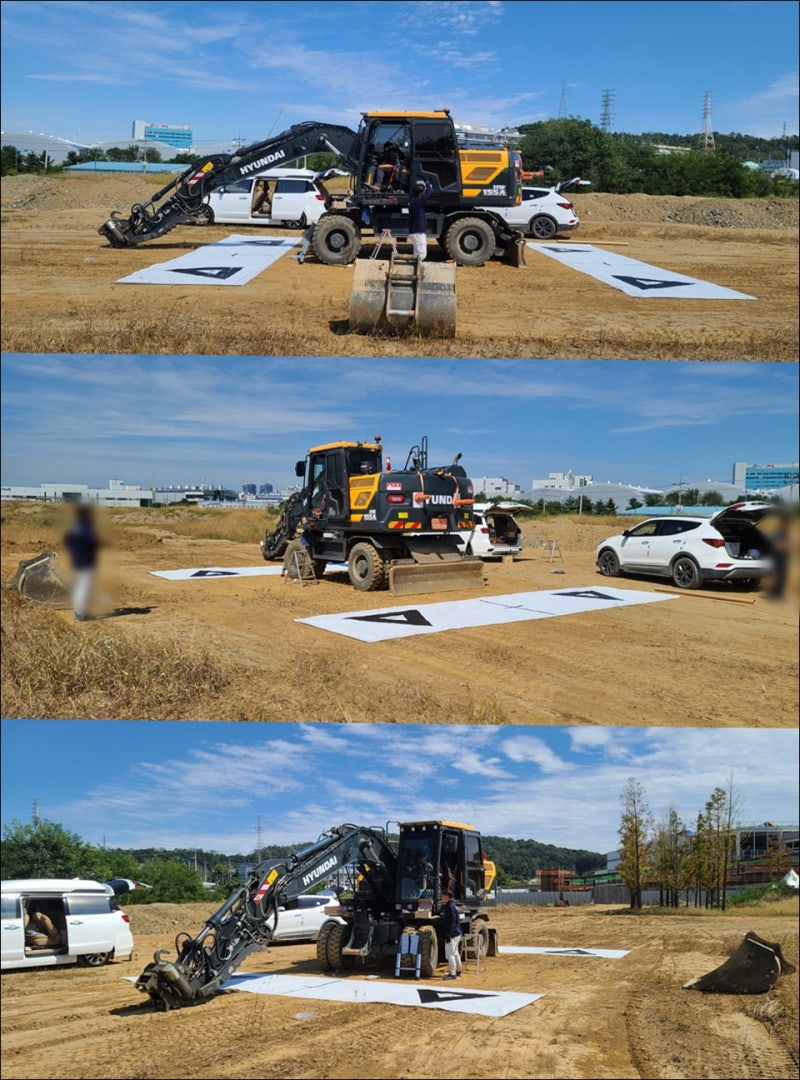

왼쪽 사이드 카메라입니다.포크레인 문을 열어도 간섭이 없는 위치입니다.그리고 너무 더울 때는 문을 열어놔도 창문 사이로 화각이 확보되어 어라운드 뷰 사용이 가능합니다.작업자의 센스가 돋보이는 부분입니다.옴니뷰 NS4는 카메라를 총 8개까지 사용할 수 있습니다.외부 어라운드 뷰 기능으로 4개, 이렇게 추가 위치에 4개의 버스 또는 통학 차량이라면 실내에 추가 카메라 4개를 장착해 총 8채널의 블랙박스로 사용할 수 있습니다.화물차, 특히 탑승차는 적재함 안쪽에 카메라를 추가 장착하여 주행 중 화물을 감시하는 용도로도 사용할 수 있다는 점 참고하시기 바랍니다.카메라 장착이 거의 완료되었으며 NS4 본체와 모니터 전원을 연결한 후 포크레인 어라운드 뷰 구현을 위해 공차 보정 패턴을 앞뒤로 전개하여 각각의 카메라에서 어떻게 보이는지 확인합니다.모니터상에 보이는 공차 보정 패턴은 정말 엉망이에요.주인님이 꼭 캘리브레이션을 해야 하냐고 물어보셨어요.꼭 필요한 과정임을 알 수 있는 사진입니다.카메라 4개의 이미지를 캡처하여 현장에서 직접 공차 보정을 실시합니다.저희는 옴니뷰 총판으로 전국에서 장착되는 모든 공차 보정을 담당하고 있습니다.따라서 정밀한 캘리브레이션이 가능합니다.보정을 마치고 데이터를 옮겨 NS4 본체로 업데이트합니다.그럼 어떻게 화면이 바뀌었는지 볼까요?모드 변경 스위치 그리고 깨끗한 배선 정리 콜게이트 튜브를 사용하여 최선을 다해 작업했습니다.3D 어라운드 뷰는 총 5가지 뷰 모드에서 선택하실 수 있습니다.총 20가지 뷰 모드 중 원하는 모드가 있다면 작업 전이나 작업 중 알려주시면 최대한 맞춰드리겠습니다.평소에 일할 때 보실 수 있도록 탑뷰와 뒷화면을 넣었습니다.좌우 3D 뷰, 그리고 포크레인 붐에 장착된 카메라, 마지막으로 전체 탑 뷰까지 선택해 볼 수 있습니다.영상을 통해서 보시면 이해가 더 빠를거에요.포클레인 어라운드 뷰 국산 3D 옴니뷰 NS4 장착과 공차 보정까지 완벽하게 끝났습니다.마지막으로 4개의 카메라로 녹화된 영상도 보는 방법을 동영상으로 알려드리겠습니다.옴니뷰 NS4 블랙박스 기능 사용 시 리모컨을 이용합니다.메뉴 버튼을 눌러 플레이리스트를 선택하면 날짜와 시간별로 항목이 표시됩니다.원하시는 시간대를 선택하시면 녹화된 영상을 보실 수 있습니다.1번 채널은 프론트, 2번은 리어, 3번은 좌측, 4번은 우측입니다.이렇게 녹화된 영상까지 볼 수 있는 어라운드 뷰 블랙박스입니다.리모컨 조작으로 녹화된 영상까지 편하게 볼 수 있는 옴니뷰 NS43D 어라운드뷰 평택 진위산업단지 출장 장착 리뷰를 마칩니다.항상 안전한 작업을 하면서 돈을 많이 벌길 바라며 포스팅을 마치겠습니다. 감사합니다。리모컨 조작으로 녹화된 영상까지 편하게 볼 수 있는 옴니뷰 NS43D 어라운드뷰 평택 진위산업단지 출장 장착 리뷰를 마칩니다.항상 안전한 작업을 하면서 돈을 많이 벌길 바라며 포스팅을 마치겠습니다. 감사합니다。
